[AWS] VPC & SUBNET 구축하기

VPC(Virtual Private Cloud) 란?

• VPC는 자체 데이터 센터에서 운영하는 기존 네트워크와 아주 유사한 가상 네트워크입니다. VPC를 생성한 후 서브넷을 추가할 수 있습니다.

Virtual Private Cloud(VPC) - Amazon Virtual Private Cloud

SUBNET 이란?

• 서브넷은 VPC의 IP 주소 범위입니다. 서브넷은 단일 가용 영역에 상주해야 합니다. 서브넷을 추가한 후에는 VPC에 AWS 리소스 배포할 수 있습니다.
  • public subnet: 외부에서 접근이 가능한 네트워크 영역
  • private subnet: 외부에서 접근이 불가능한 네트워크 영역. NAT 게이트웨이를 사용하여 내부에서 외부로 접근 가능하게 만들어 준다. 안전하게 리소스를 내부에서 관리하기 위해 사용하는 네트워크 영역이다. 예) DB

VPC의 서브넷 - Amazon Virtual Private Cloud

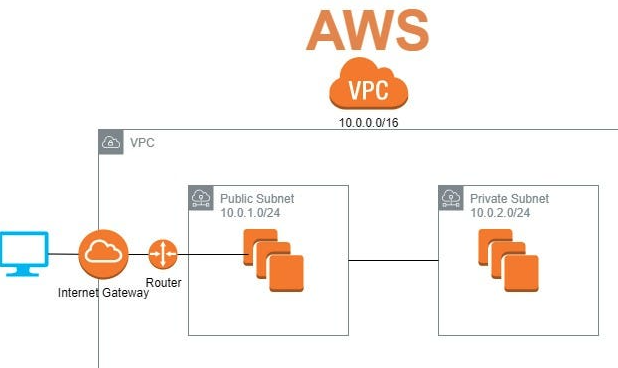

전체적인 구성도는 대충 이런 느낌이다.VPC라는 가상 네트워크가 있고 그안에 각각의 영역을 가지고있는 서브넷들이 있다. 서브넷 사용 이유는 도메인의 크기를 줄이기 위해서다. 또한 나눌수록 관리가 용이해진다.

---

실습해보기

VPC 생성

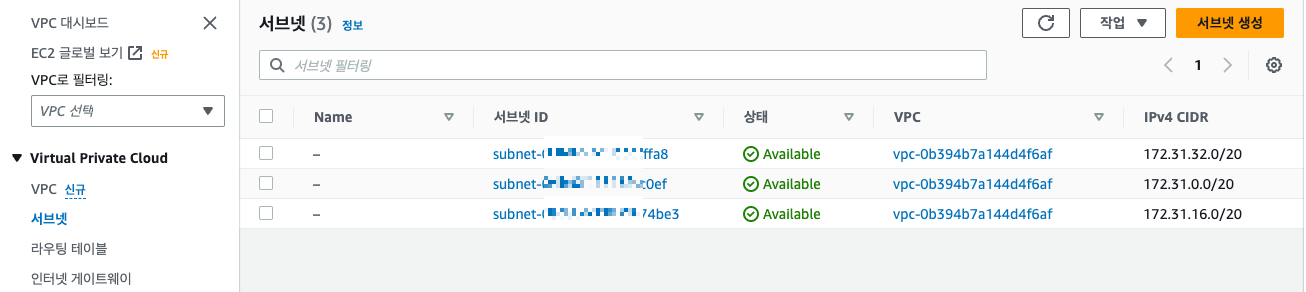

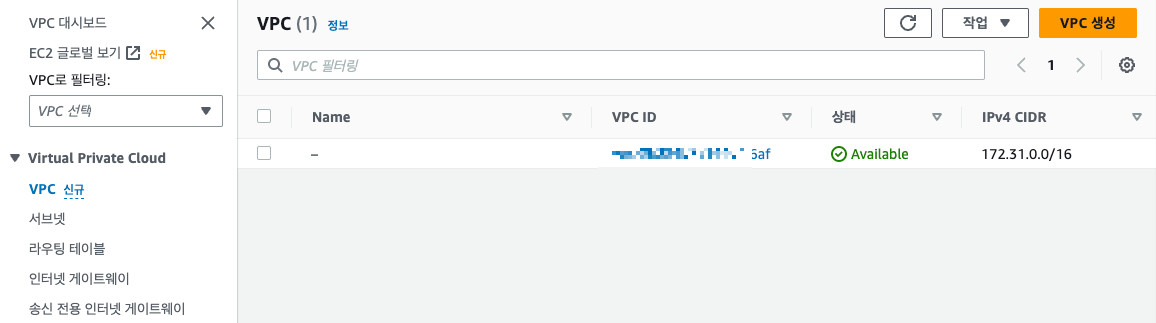

1. default vpc가 있다. 무시하고 vpc 생성 클릭

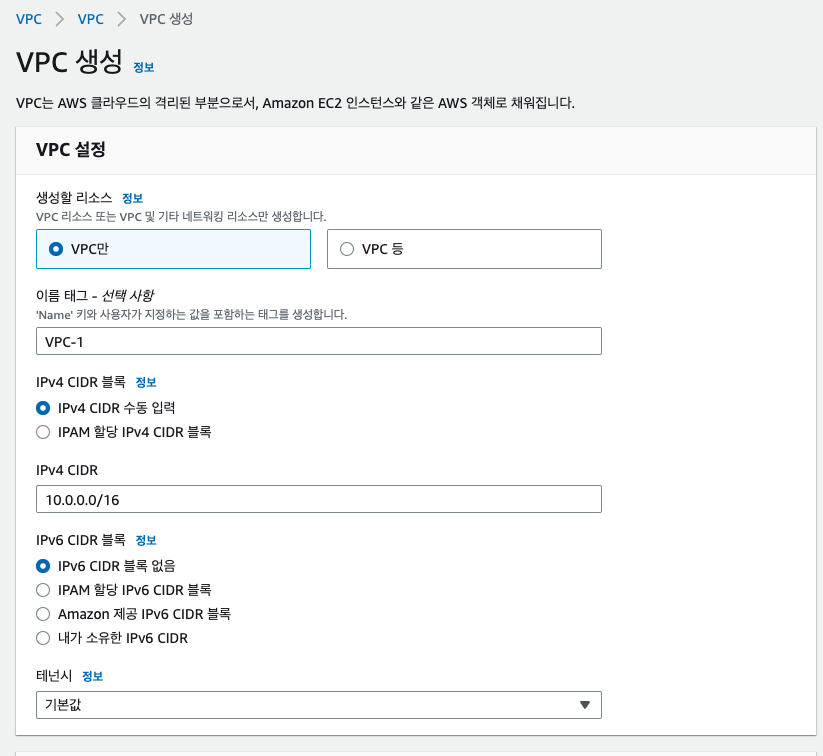

2. 이름 입력 후  IPv4 CIDR(IP 할당하는 부분) 에 10.0.0.0/16 입력 (/16 ~ /28 범위의 cidr을 작성해야한다.)

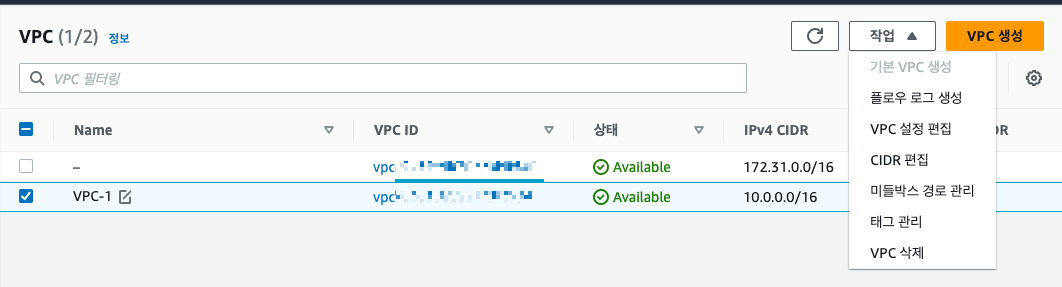

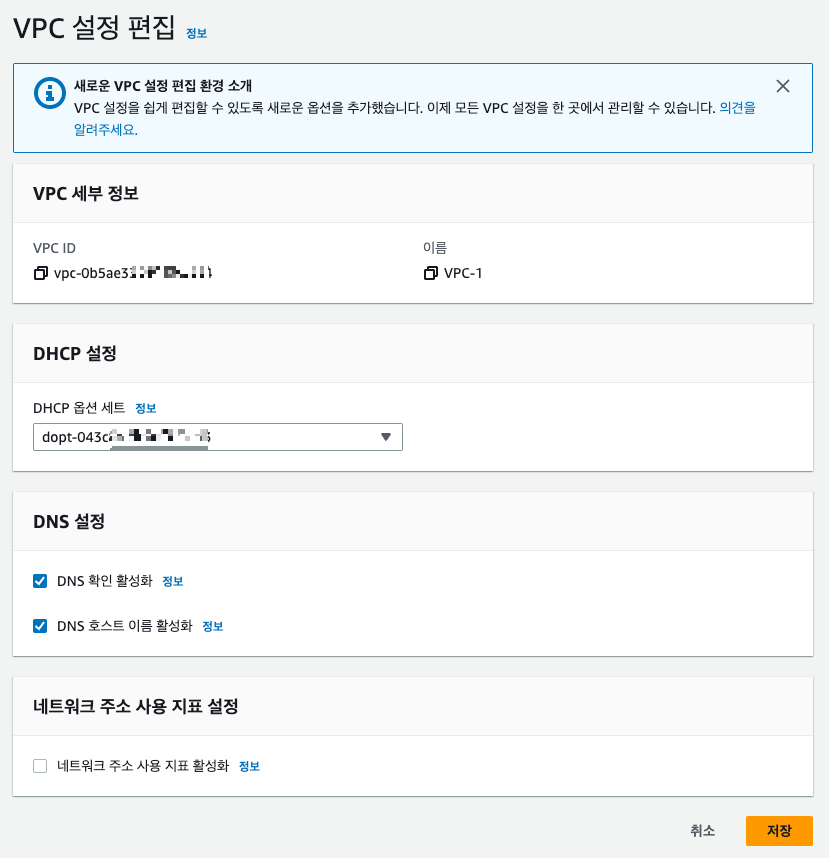

3. 만든 vpc 체크박스 클릭 -> 작업 클릭 -> VPC 설정 편집 클릭  -> DNS 설정 -> DNS 호스트 이름 활성화 클릭 후 저장

---

public subnet 생성


4. public subnet 생성 -> 서브넷 생성 클릭

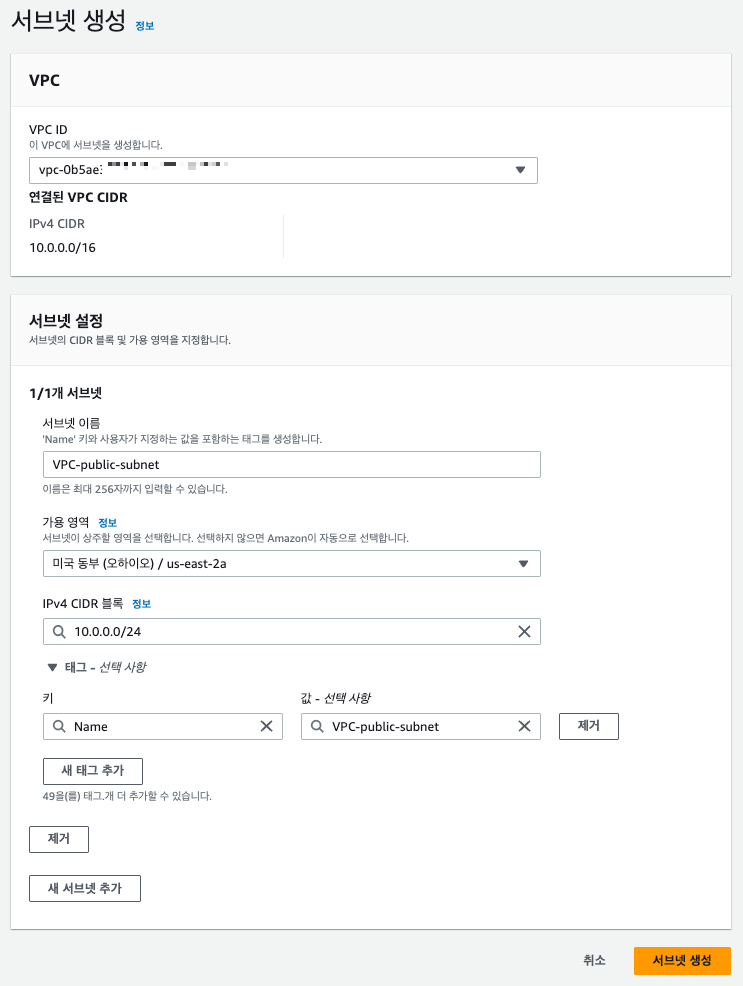

5. VPC ID에 위에서 만든 VPC 선택 -> 이름 입력 -> 가용 영역 2a로 선택 -> IPv4 CIDR 블록 10.0.0.0/24로 설정 -> 서브넷 생성

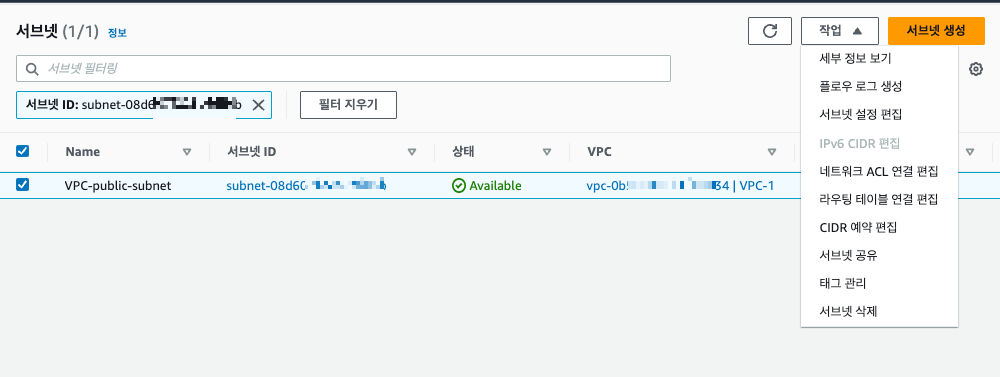

6. 생성한 subnet 클릭 -> 서브넷 설정 편집 클릭

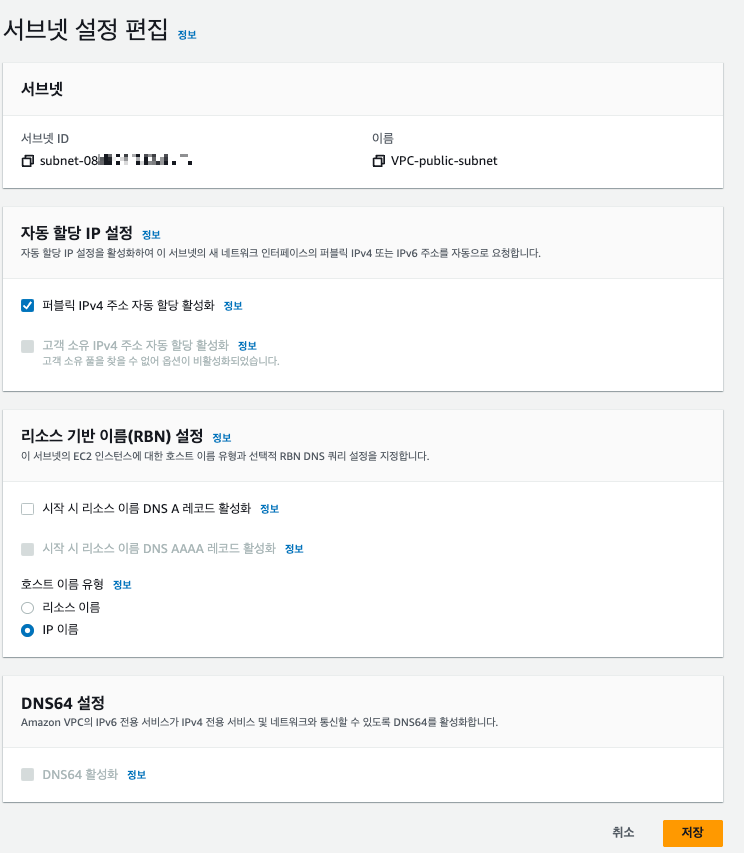

7. 퍼블릭 IPv4 주소 자동 할당 활성화 클릭 후 저장 (해당 설정을 해야 공인 IP로 Public Subnet은 인터넷 게이트웨이와 연결되어 외부에서 접근이 가능하다.)

---

Private Subnet 생성

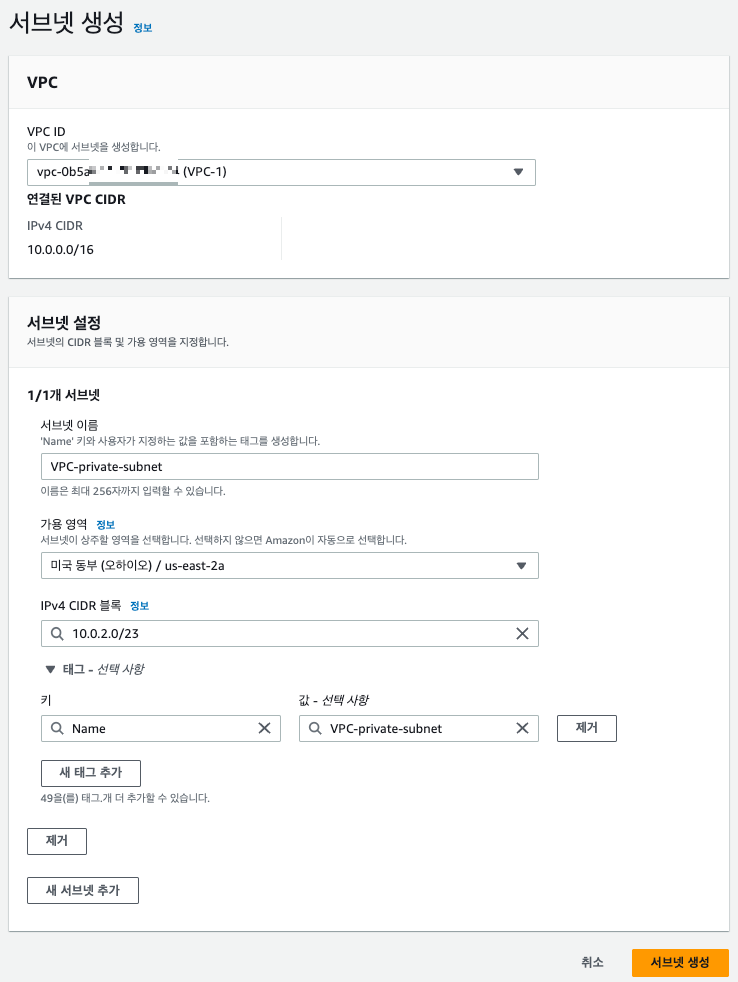

9. Public Subnet처럼 생성(같은 vpc, 서브넷 이름 설정, 같은 가용 영역) -> 하지만 IPv4 CIDR 블록은 10.0.2.0/23로 설정.

• NAT(Network Address Transalation, 네트워크 주소 변환) 게이트웨이 설정(private subnet의 인스턴스가 vpc 외부의 서비스를 연결할 수 있지만 외부 서비스는 연결을 못한다.

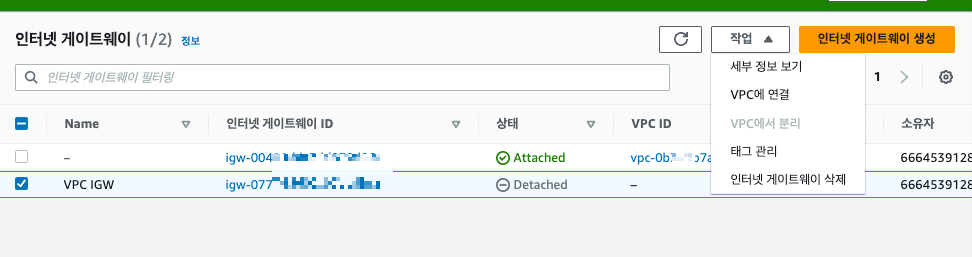

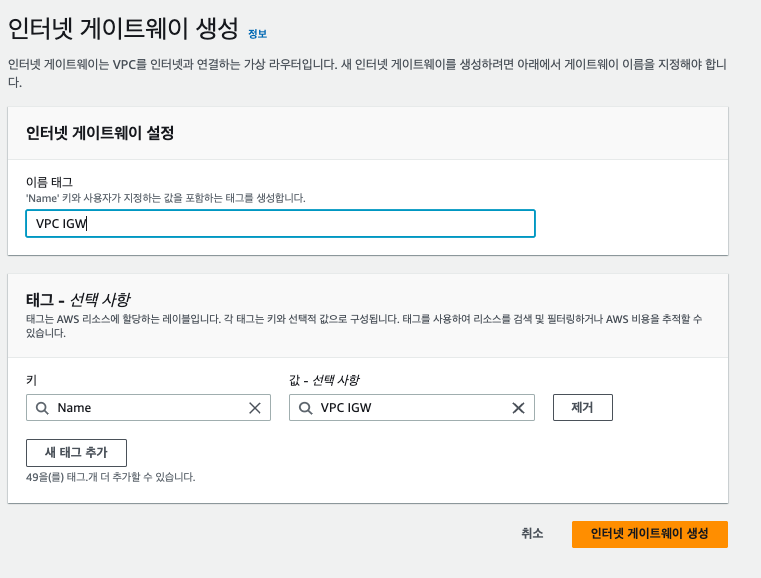

10. 인터넷 게이트웨이 생성 클릭 -> 이름 태그 작성 -> 생성

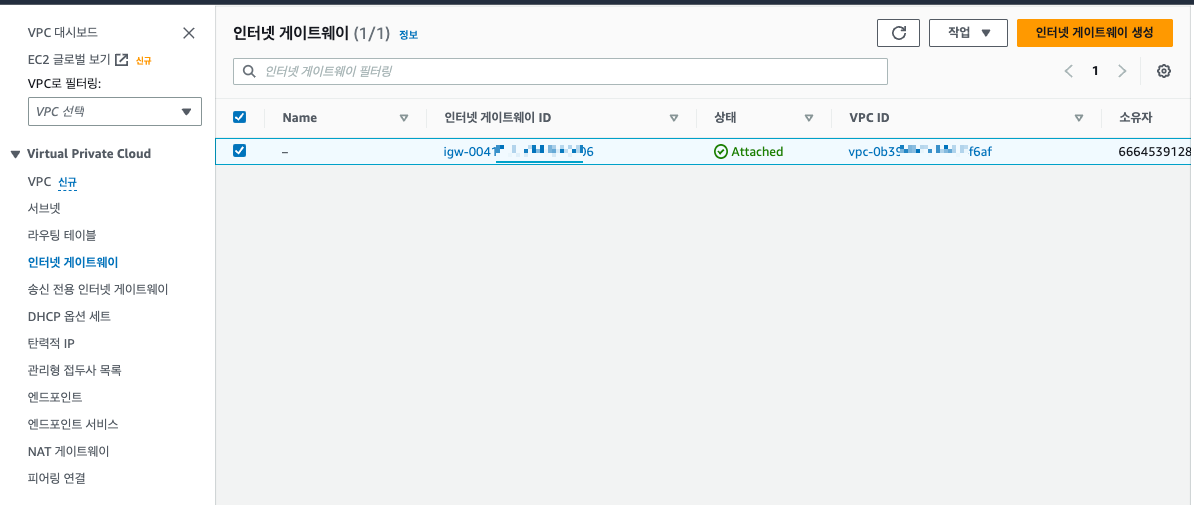

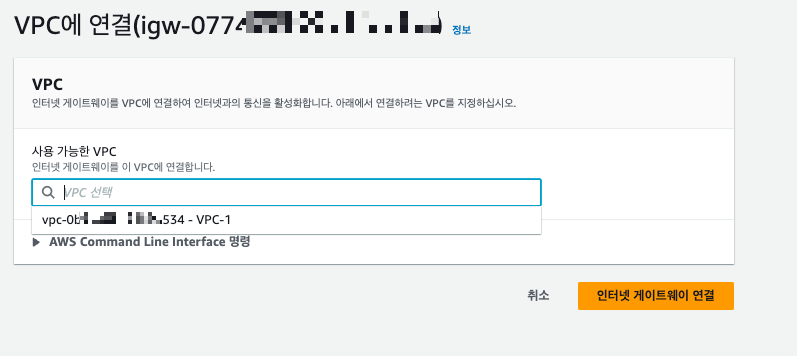

11. 생성한 인터넷 게이트웨이 클릭 -> 작업 클릭 -> VPC에 연결 클릭 -> 만든 vpc 선택 후 연결

• Routing Table 설정(라우팅 테이블에는 서브넷 또는 게이트웨이의 네트워크 트래픽이 전송되는 위치를 결정하는 라우팅이라는 규칙 세트가 포함되어 있습니다.)

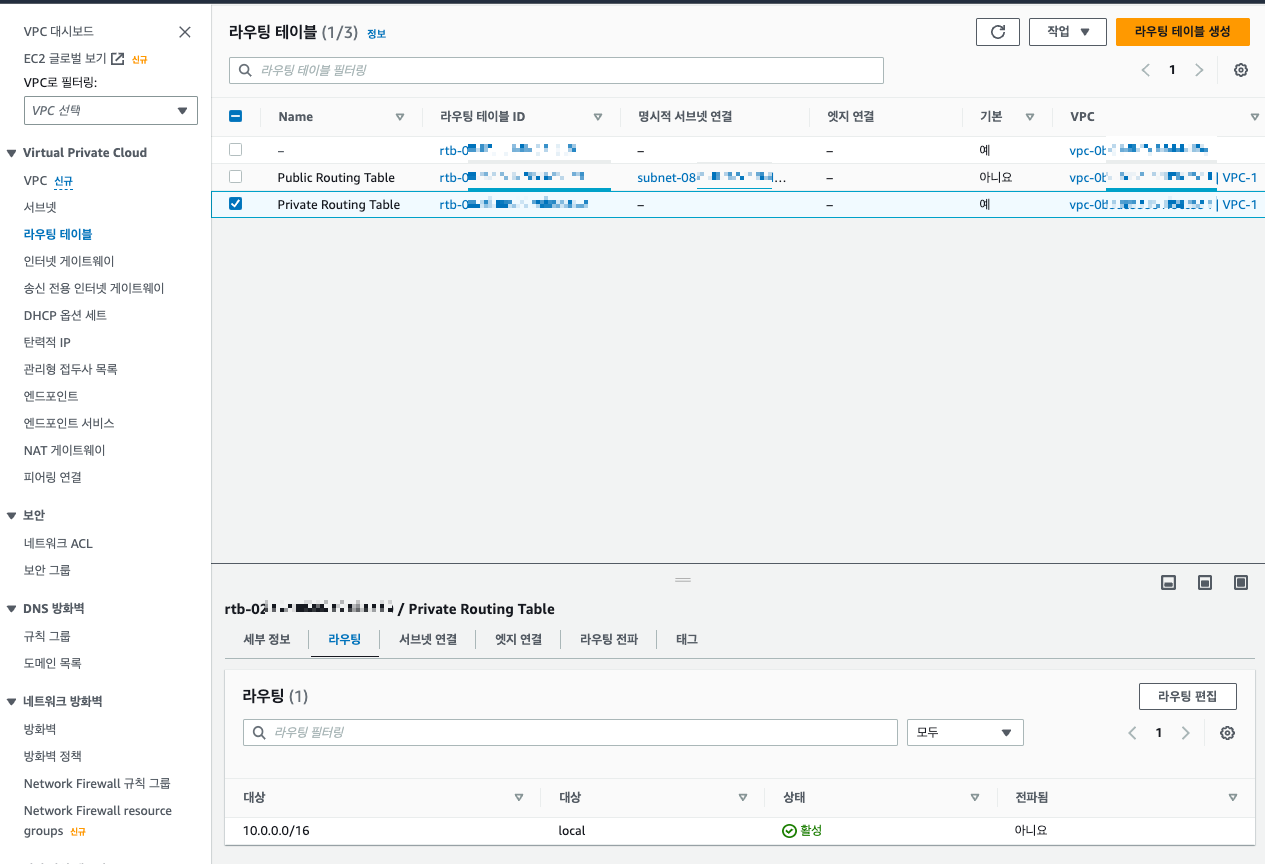

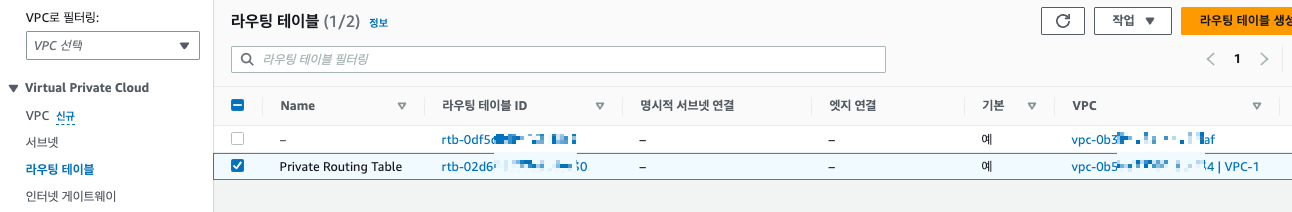

12. VPC가 생성한 라우팅 테이블 VPC이름을 보고 찾으면된다. 이 라우팅 테이블은 로컬로 라우팅하기 때문에 Private 라우팅으로 설정하면된다. (이름은 원래 - 였는데 Private Routing Table로 변경했다.)

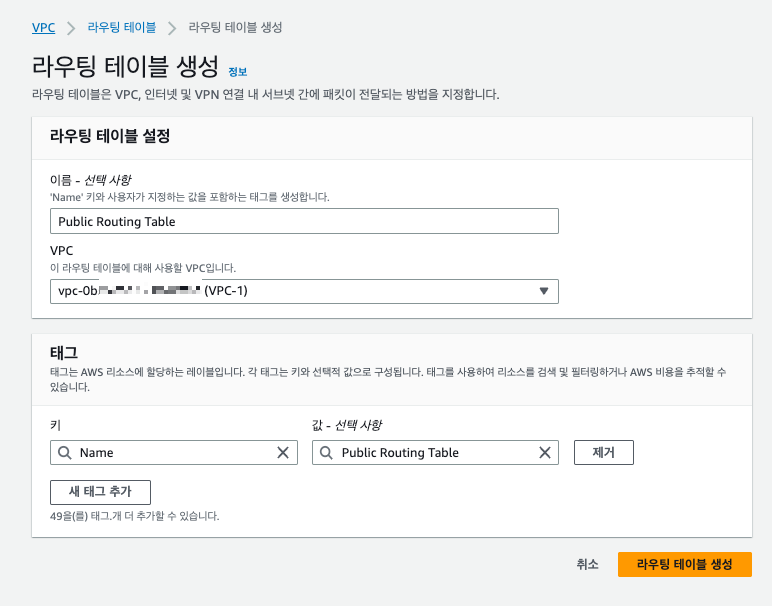

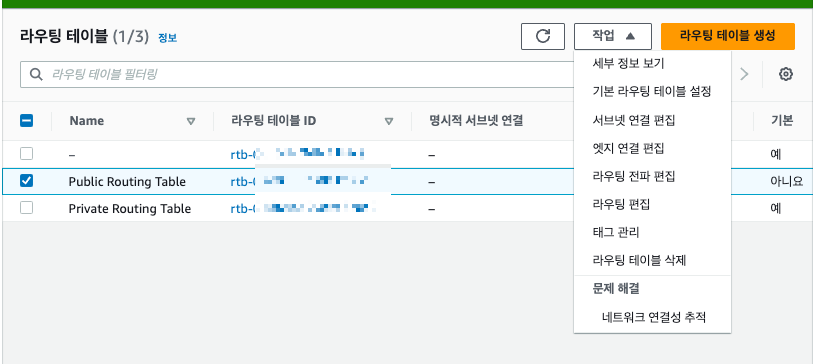

13. 퍼블릭 라우팅 세팅하기: 라우팅 테이블 생성 클릭 -> 이름 작성 생성한 VPC 선택 -> 라우팅 테이블 생성

14. 생성한 퍼블릭 라우팅 체크박스 클릭 -> 작업 -> 라우팅 편집

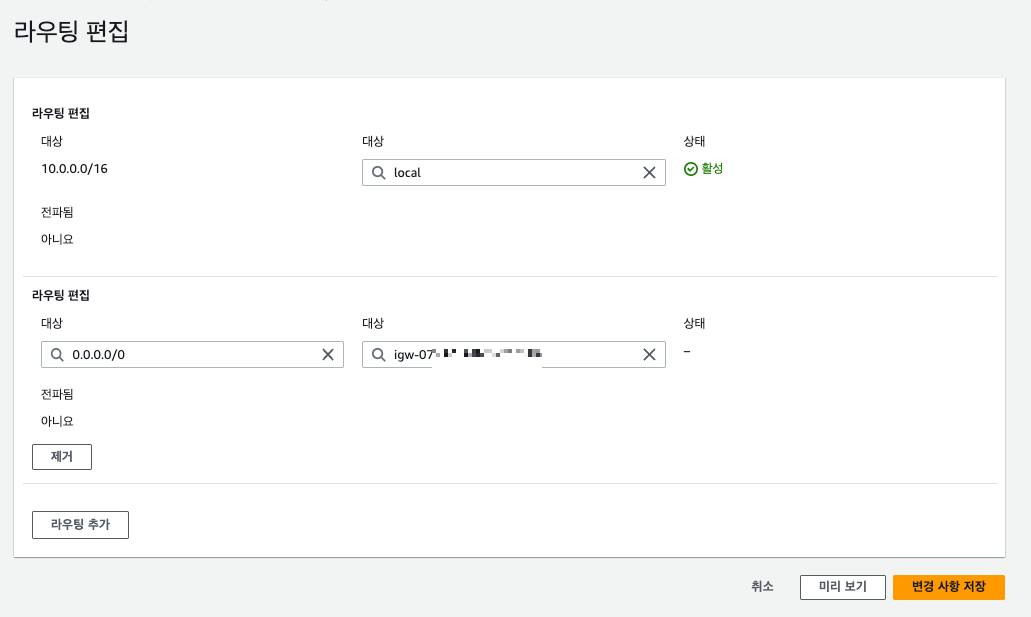

15. 라우팅 추가 -> 대상 선택 -> 대상 인터넷 게이트웨이 선택 -> 생성한 게이트웨이 선택 ( 퍼블릭에서 접근 가능하게 설정)

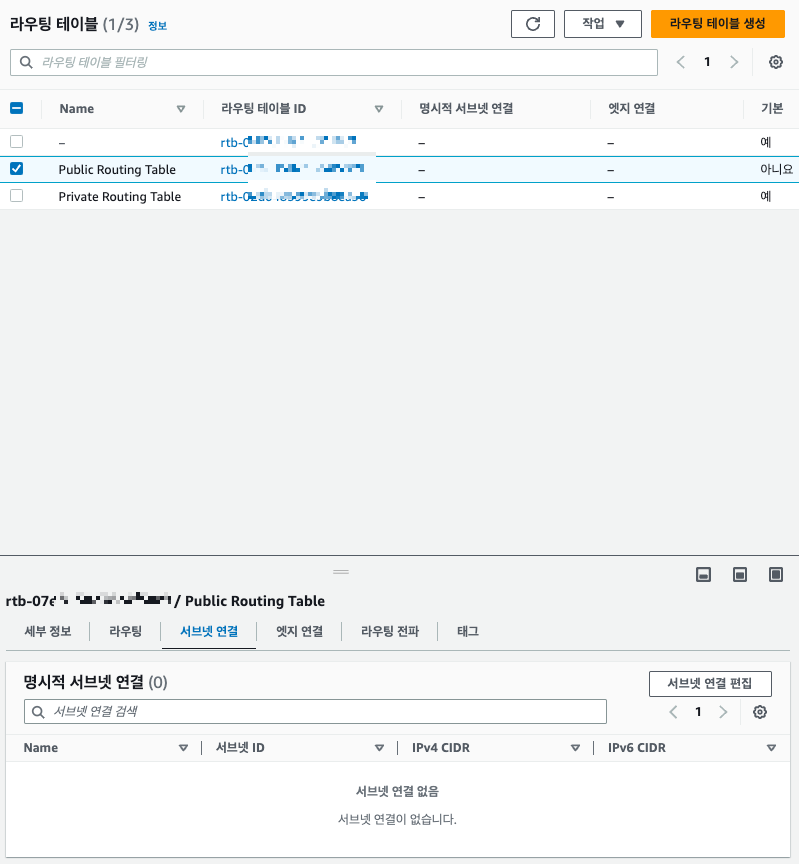

16. 다시 라우팅 테이블 리스트 화면 -> 체크 박스 클릭시 밑에 편집화면 노출 -> 서브넷 연결 클릭

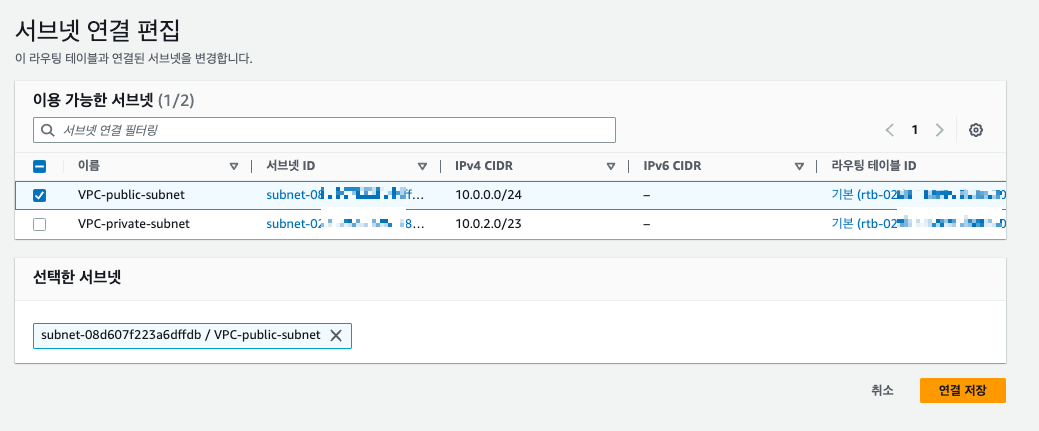

17. Public Subnet 클릭 후 저장

• NAT GATEWAY 세팅 (Private Subnet 의 인스턴스가 아웃바운드 트래픽을 인터넷으로 전송할 수 있도록 해준다)

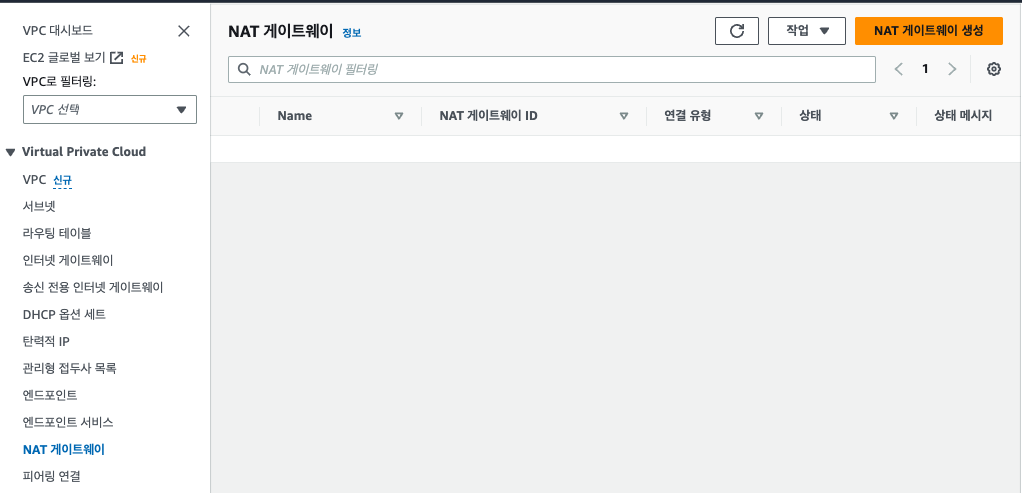

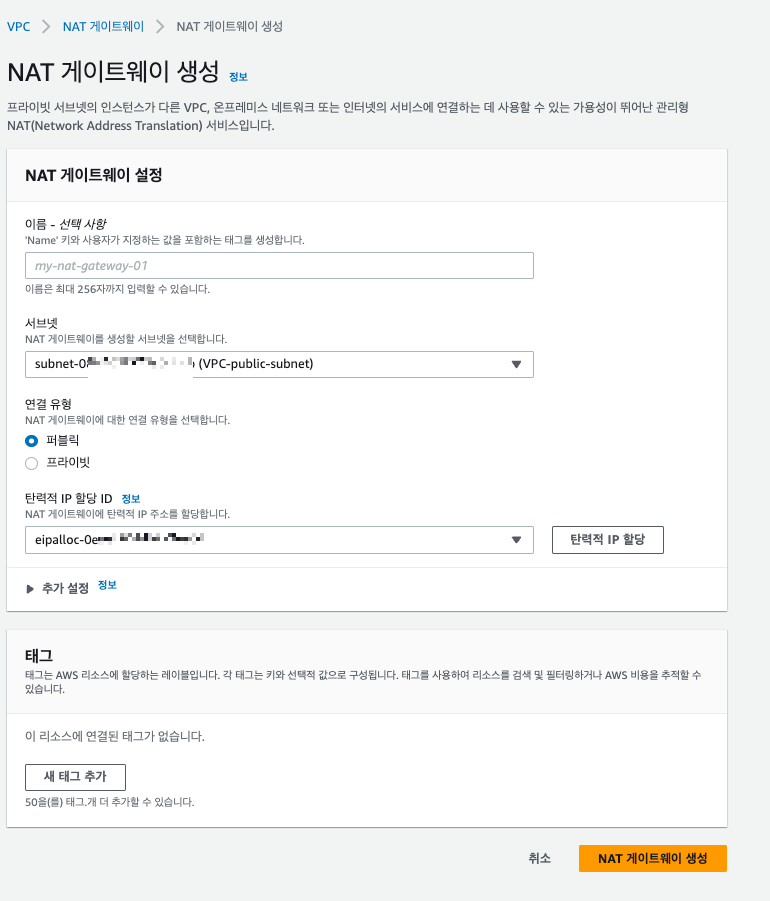

18. NAT 게이트웨이 생성 클릭

19. Public Subnet 선택 -> 탄력적 IP 할당 클릭 후 IP 부여 -> NAT 게이트웨이 생성 ( Private Subnet과 연결해주기 위해 미리 Public Subnet에 NAT 게이트웨이 세팅)

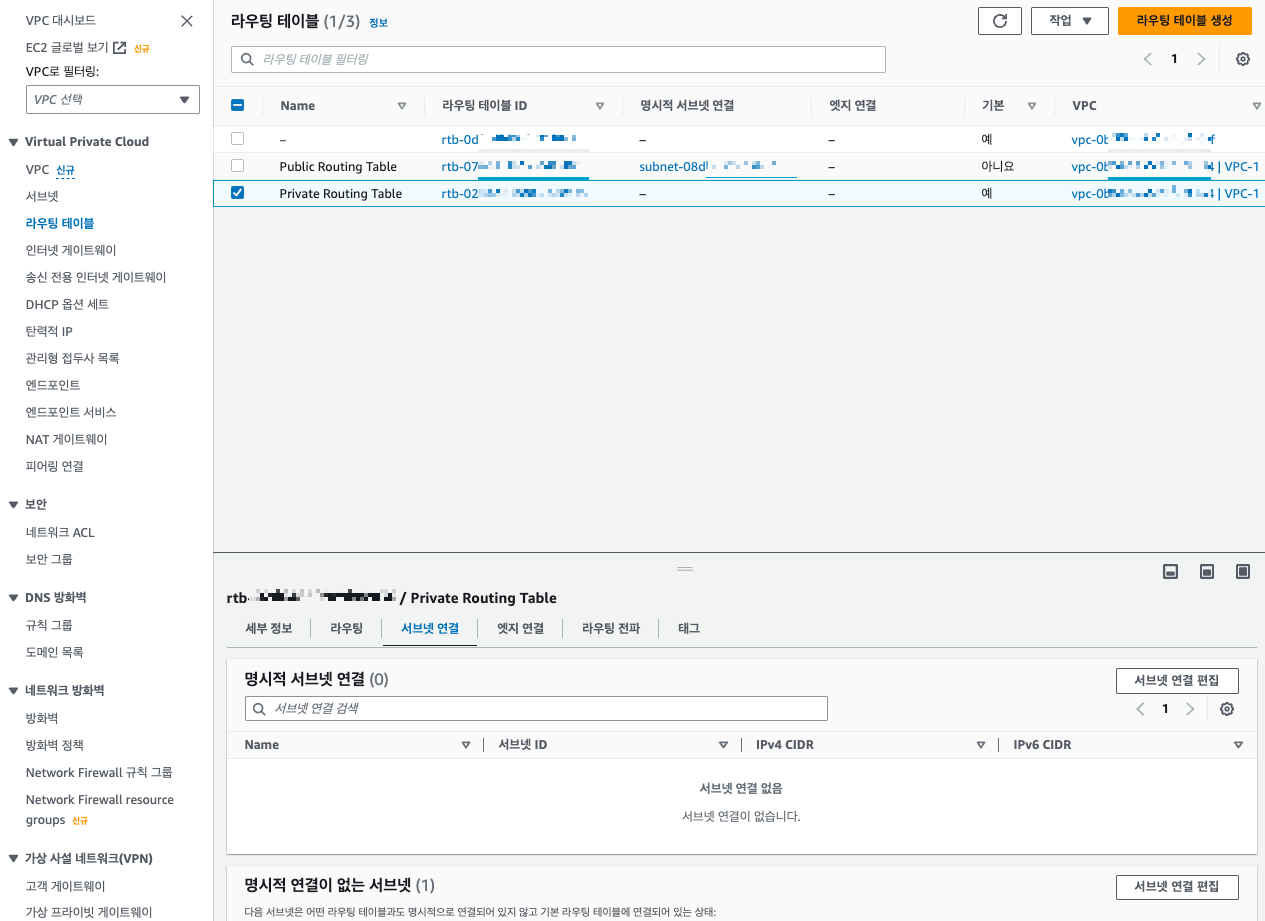

20. Private Routing Table 편집 -> 버튼 클릭 하면 밑과 같은 화면 노출 -> 라우팅 탭 선택 -> 라우팅 편집 클릭

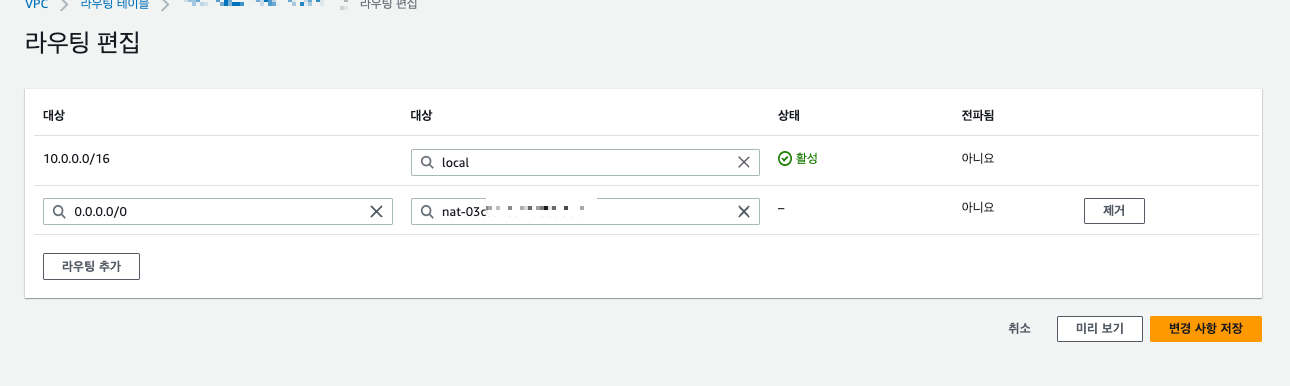

21. 라우팅 추가 -> 0.0.0./0  작성 -> 대상 NAT 게이트웨이 선택 -> 만든 NAT 게이트웨이 선택 후 저장

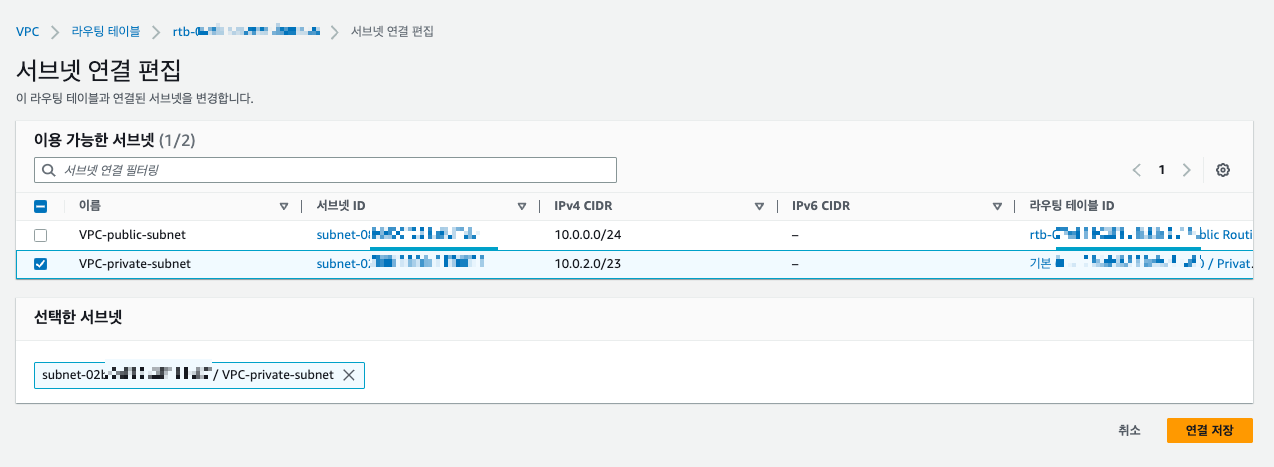

22. 라우팅 테이블 선택 -> 생성한 Private Routing Table 체크박스 클릭 -> 서브넷 연결 탭 선택 -> 서브넷 연결 편집

23. Private Subnet 선택 후 저장

---

결론

• 위와 같은 설정으로 Public Subnet에 있는 EC2들은 외부망에서 접근이 가능하고 Private Subnet에 있는 EC2는 외부망에서 접근이 불가하다. 하지만 Private Subnet은 NAT Gateway를 통해 아웃바운드는 가능하다.
• 후에 EC2를 생성하고 목적에 맞는 Subnet에 지정해서 사용하면된다. 다음편엔 EC2를 적용해보자.

reference

• https://docs.aws.amazon.com/ko_kr/vpc/latest/userguide/what-is-amazon-vpc.html
• https://mozi.tistory.com/604

[AWS] EC2 구성을 위한 VPC, 서브넷, 라우팅 테이블, 게이트웨이 구성방법
